產品概述

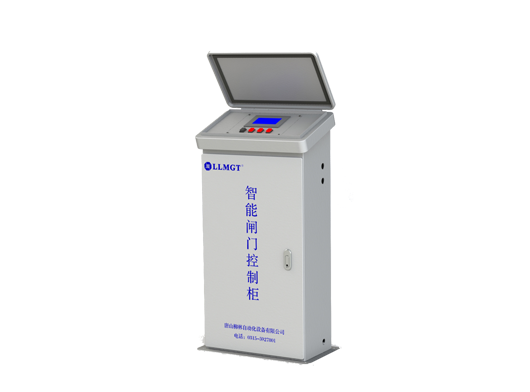

      柳林智能閘門控制柜其核心MGTR-W型智能閘門控制器是工業級高性能智能控制終端設備、Linux操作系統、四核ARM Cortex-A7高速處理器，為遠距離設備的智能監測、智能分析、復雜運算及遠程控制等應用提供數據傳輸通道。

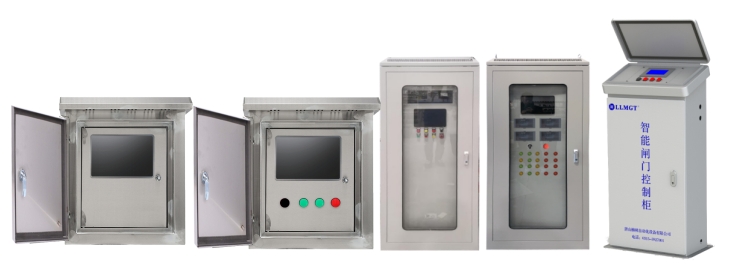

外觀、材質、規格、配置等可按需定制

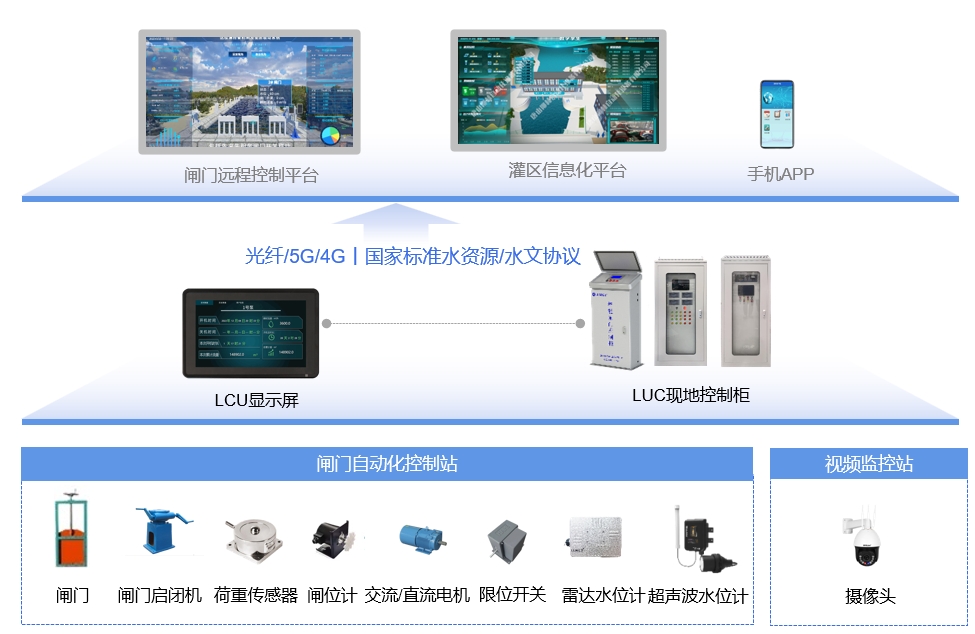

應用示意

功能特點

多種控制方式可選

       支持多種控制方式，如遠程遙控、本地手動、手動控制、自動控制等，滿足不同場景需求。

渠道水位流量監測

采集渠道閘前閘后水位、過閘的瞬時流量和累計流量，遠傳至監控中心軟件，幫助管理員了解水資源分配情況，為水資源調度分析提供數據依據。

設備工況監測

實時監測閘門開到位、關到位狀態、閘位，閘門電機運行電壓電流，運行狀態等；

閘門測控終端運行狀態、門開關狀態

視頻監控

視頻/圖像監控渠道水流狀態、閘門開關實況，支持圖片定時和主動抓拍。

遠程通信

4G/5G/NB-IoT/光纖，多種通信方式可選。

異常報警

數據越限、電流/電壓異常、設備故障時自動遠程告警。

多種流量計量方式

支持水工建筑法、閘后堰槽法、表面流速發、斷面平均流速法等多種流量計量方式。

多種自控模式

內置多種自控模式，可根據水位、流量、時間等要素自動控制閘門開度，滿足客戶的多種使用場景需求。

 本地可視化顯示

本地配備10寸彩色觸摸屏，可實時查看水位、流量等數據指標，并支持本地控制閘門開、關。

 支持多種上報協議

支持SL651《水文監測數據通信規約》采集協議上傳、SZY427《水資源監測數據傳輸規約》、SZY206《水資源監測數據傳輸規約》以及支持各級平臺的對接及定制協議對接。

軟件配套

提供WEB平臺、手機APP等配套軟件，可實現水資源的可視化監測與管理。

技術參數

• 供電方式：支持光伏供電或市電供電等多種供電方式；

• 電源輸入：DC9-33V；

• 顯示屏：10 寸彩色觸摸屏；

• 通訊方式：支持以太網通訊、4G全網通、WIFI通訊，現場有線/無線方式可根據需要自由切換；可支持4路中心平臺同時接入，可支持域名解析功能，支持主備信道切換；

• 串口：至少2個RS485口，RS485口需要為隔離型帶防雷設計；

• 模擬量輸入：4通道（3路采集4-20mA，1路采集0-33V）,A/D轉換12位，精度不低于±0.2%；

• 數字量輸出：4通道，用于控制直流設備或外接繼電器控制設備；

• 數字量輸入：7通道，用于開關量狀態采集；

• 視頻監控：支持接入視頻監控功能，且支持對球機云臺的控制，支持入侵報警；

• 控制柜操作板：帶上升、下降、停止、急停按鍵，就地/檢修/遠程切換旋鈕；

• 閘門控制：集成現場手動控制、就地按鍵控制和遠程WEB平臺控制、APP控制操作；限位控制：具有上下限位開關，抗異物干擾能力強。位置精度5cm；

• 設備自檢：具有設備自檢功能，包括：蓄電池電壓、太陽能板電壓、充電電流、4G信號強度。 自檢信息定時上傳到平臺；

• 故障報警：具有限位狀態錯誤、驅動器過流等故障檢測功能，并將故障狀態上傳到平臺軟件；

• 安全保護：具有閘門超限停止功能；

• 遠程運維：支持APP和WEB遠程參數配置，包括讀取/設置時間、讀取/設置數據發送間隔、讀取當前采集數據、讀取當前設備狀態、讀取/設置報警限值、讀取歷史數據、重啟設備、恢復出廠設置、清除歷史數據、設備固件更新等；

• 實時采集閘門狀態、啟閉機狀態、閘門位移越限開關狀態、電機運行參數等各類實時參數與狀態信號；

• 實現現場控制終端和信息中心、渠系管理站之間的數據傳輸。傳輸?shù)臄?shù)據包括實時采集數據、控制命令數據、故障報警數據等；

• 將采集處理后的數據定時或?qū)崟r發送到信息中心數據庫服務器上。
