在灌區信息化渠道計量中，流量計的選型需綜合渠道特性、流體性質、環境條件及管理需求，以下是關鍵選型要點及適配方案：

?明渠流量計的核心類型與適用場景：?

• 超聲波明渠流量計?

原理?：通過非接觸式超聲波測量水位，結合渠道幾何參數計算流量。

優勢?：安裝簡便（渠壁或支架固定）、抗泥沙干擾能力強，適合含雜質水體?。

適用場景?：中小型矩形或梯形渠道（寬度≤3m），如支渠、斗渠?。

精度?：±1.5%~±3%，需定期校準水位傳感器?。

• 多普勒流量計（接觸式）?

原理?：基于聲波多普勒效應，直接測量流速和水深。

優勢?：可同步監測流速、水位、水溫，IP68防護等級，耐腐蝕?。

適用場景?：淤積較重的渠道或非規則斷面（如土質渠道），需安裝在渠底或側壁?。

局限?：需定期清理探頭淤泥，避免數據漂移?。

• 巴歇爾槽測流系統?

原理?：通過標準化槽體結構將流量轉化為水位高度，搭配雷達/超聲波水位計?。

優勢?：精度高（±2%），抗淤積性強，適合固定流量范圍的支渠?。

安裝要求?：需配套槽體，上游預留5倍渠寬的平直段?。

• 多聲道時差法流量計?

原理?：利用超聲波順逆流傳播時間差計算流速。

優勢?：精度高（±0.5%~±1%），適用于大型主干渠或交接斷面?。

局限?：安裝復雜（需多探頭對射），成本較高?。

?選型關鍵決策因素?

• 渠道參數?

斷面形狀?：

矩形渠道：優選超聲波明渠流量計（速度面積法）?。

梯形/不規則渠道：多普勒流量計或巴歇爾槽系統?。

• 尺寸范圍?：

小渠道（＜50cm寬）：巴歇爾槽

大渠道（＞1m寬）：多聲道時差法或雷達流量計?。

• 流體特性?

含沙量高?：多普勒流量計（耐磨損設計）或巴歇爾槽（減少淤積影響）?。

水質清潔?：超聲波明渠流量計（成本更低）?。

流量變化范圍?：量程比需覆蓋實際需求（如變頻泵站宜選10:1以上量程設備）?。

• 環境與安裝條件?

供電方式?：偏遠渠道優先太陽能供電（搭配蓄電池）?。

通信協議?：支持4G/NB-IoT傳輸，兼容水利平臺（如SL651-2014規約）?。

防護等級?：露天環境需IP67以上，水下安裝需IP68?。

• 經濟性與維護?

成本控制?：

小型項目：堰式流量計（＜1萬元）或超聲波明渠流量計（1~3萬元）?。

長期監測：多普勒或時差法設備（3~8萬元）?。

維護頻率?：

低維護需求：非接觸式雷達/超聲波設備（半年巡檢）?。

高維護場景：接觸式多普勒（需季度清理探頭）?。

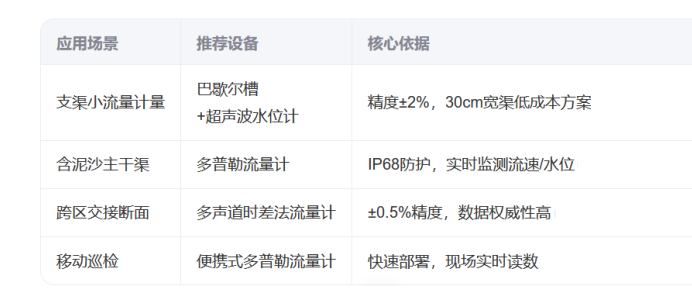

典型場景選型推薦
